• 暂无更多图片。

脱硫吸收塔200℃高温防腐材料

更新:2019-3-6 11:42:38点击:
  • 产品品牌抗耐牌
  • 产品型号KN22
  • 在线订购
产品介绍

普通常温防腐涂料,在日常施工领域经常用到,应用范围之广泛,也是很多化工产品不可比拟的,KN22脱硫吸收塔防腐材料与普通的涂料相比有非常不错的渗透性以及不错的耐磨性能。它的涂层的附着力是很强的,同时还具有很好的坚韧性和防腐性能。一直以来脱硫吸收塔防腐施工就非常的受重视。KN22脱硫吸收塔防腐材料的固体成分是很高的,可以达到百分之八十以上。它也具有非常高的机械强度,我们把它涂抹到干膜厚度在一百微米以上的墙上时,不用加玻璃布,它依然有很好的强度。耐磨性能好,固化后硬度较高,耐磨性好,如受到机械损伤时,乙烯基玻璃鳞片胶泥也是局部的,可以及时修复。

脱硫吸收塔高温防腐材料

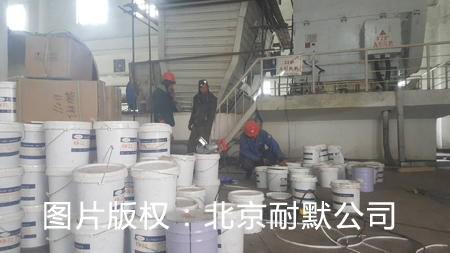

图(1)脱硫吸收塔高温防腐材料现场施工

当然脱硫吸收塔温度较高时200℃时可以采用KN22脱硫吸收塔高温防腐材料。
1、KN22脱硫吸收塔防腐材料施工需注意主要因素为钢板表面状况。钢板湿度和涂装时的大气环境,正常涂装进行应该在5℃以上,相对湿度85%以下的气候条件中进行。如果表面受冰雪、雨水的影响时,则不可进行涂装。
2、涂装前先以温度计测量钢板温度,后可以用湿度计测出相对湿度,然后计算露点。当钢板温度与露点差在3℃以内,由于钢板表面凝结水份,不应涂装,必须高于露点3℃才能施工。  气温5℃以下的低温条件下,由于传统双组份环氧防锈漆的固化速度大大减慢,甚至停止固化,因而不能使用。但是可以在设有升温装置的涂漆车间内,进行分段涂装。
200℃高温吸收塔防腐材料

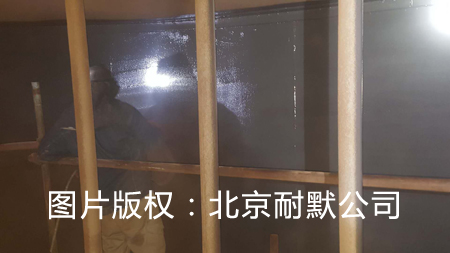

图(2)脱硫吸收塔防腐材料可以耐200℃高温
4、气温为30℃以上的恶劣条件下乙烯基酯树脂玻璃鳞片胶泥施工时,溶剂挥发很快,在无气喷涂时,油漆内的溶剂在喷嘴与被涂物面之间大量挥发而形成干喷。为避免干喷,应将喷枪尽可能接近物面,同时尽可能垂直地进行喷涂,如采取这一措施后仍然出现干喷,可加入不大于油漆自身重量的5%溶剂进行稀释予以解决。
防腐乙烯基玻璃鳞片胶泥是现在化工行业和一些具有腐蚀性行业当中必须要使用的一种材料,这种材料的防腐性能和耐高温性能,让这种产品更具有优势。而且在现在国家对于防腐材料的要求不段提高,让这种产品已经成为了当今社会防腐工程当中的首选产品。乙烯基乙烯基玻璃鳞片胶泥作为一种新型的防腐材料有很多的人对它并不了解,甚至有些人根本就没有听说过这种产品。当然也有很多的销售商看准了当前的商机,纷纷走入一些使用到防腐材料的工程和项目当中去销售和介绍产品。说道这里很多人就会想。这种材料要怎么使用呢?它是如何施工的呢?这里我和大家简单介绍一下,在施工过程当中首先我们要使用玻璃鳞片涂料粉刷到墙体或者管道内,然后在根据要求进行胶泥的涂抹。最后就是采用面层玻璃鳞片涂料粉刷一次。
KN22脱硫吸收塔防腐材料的防腐机理 玻璃是一种优良的抗化学药品和抗老化性的无机材料。玻璃鳞片是玻璃经1700℃高温熔化再经独特工艺吹制而成的极薄的玻璃碎片,厚度一般为2~5μm,片晶长度为100~300μm。玻璃鳞片的片径纵横越大,涂层的抗渗透性能越强。博大玻璃鳞片能把涂层分割成许多小空间,使涂层中的微裂纹、微气泡相互分割,同时抑制了毛细管作用的渗透。玻璃鳞片的硬化收缩率只有其它材料的几分之一 3 到几十分之一,这大大地提高了涂层的附着力和抗冲击性能,抑制了涂层龟裂、剥落等缺陷。
KN22脱硫吸收塔防腐材料作为防腐层简单的方法,就是使流体介质与基体隔绝,而涂料通常存在孔隙,流体介质(水、酸、碱等)小分子的直径一般比涂层的孔隙要小,加上这些与涂层接触的介质都是直线地通过,而涂层又不可能涂得很厚(否则要产生裂纹),一般的涂料即使可以较好地耐其所接触的介质腐蚀,但它抵挡不住介质向基体的扩散渗透。
更多产品
