聚氨脂环氧防腐涂料制备方法本品由A.B两组分按质量比1:1混合而成，其中A、B两种组分的制备过程如下。

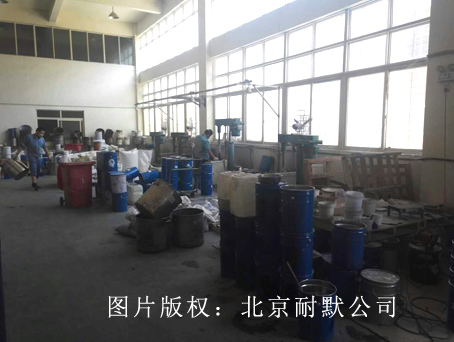

图（1）聚氨脂环氧防腐涂料配制原料车间
    A组分的制备，按质量份数计’取各组分，于反应釜内80、85℃反应30～40min，120～142℃共沸脱水40min--lh，然后于80、85℃保温1. 5～2h，降温后即得产品A组分。
    B组分的制备，按质量份数计，取各组分，于反应釜内115～120℃反应30～40min．然后于110～120℃保温1.5～2h，降温后即得产品B组分。

    原料配伍本品各组分质量份配比范围如下。

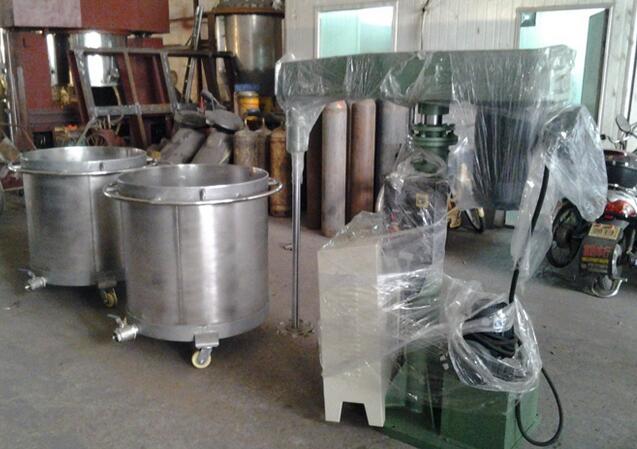

图（2）制作聚氨脂环氧防腐涂料的反应设备

    A组分：多亚甲基多苯基异氰酸酯15.5～18.1；聚醚3030或330 4. 8～5. 45；聚醚635或450 1.13～1. 33；邻苯二甲酸二丁酯或二辛酯3. 51～3-69；环氧树脂1.44～1.67：云母粉3.1～4.25；石英粉6. 55～8. 25；磷酸o．0048～0.0059；溶剂siooo号或工业二甲苯9. 06～9.6。
    B组分：中温煤焦沥青22- 26.6；4号或5号石油沥青0.048—0.059；环己酮5.1～6.2；甲苯4.1-5.3；溶剂siooo号或工业二甲苯3. 85～4.5；云母粉3.1～4.25；石英粉6.55--8. 25。
    聚氨脂环氧防腐涂料用于燃气、煤气及给水、排水的埋地及架空钢质管道外防腐层涂覆。
    聚氨脂环氧防腐涂料应用简便，应用性能好，使用费用低。
