北京耐默公司作为专业生产废气处理设备防腐涂料厂家，在此介绍废气处理设备防腐涂料、吸收塔防腐油漆、洗涤塔防腐材料、净化塔防腐涂料_喷淋洗涤塔防腐材料_脱硫再生塔防腐漆相关知识，希望对大家会有帮助。

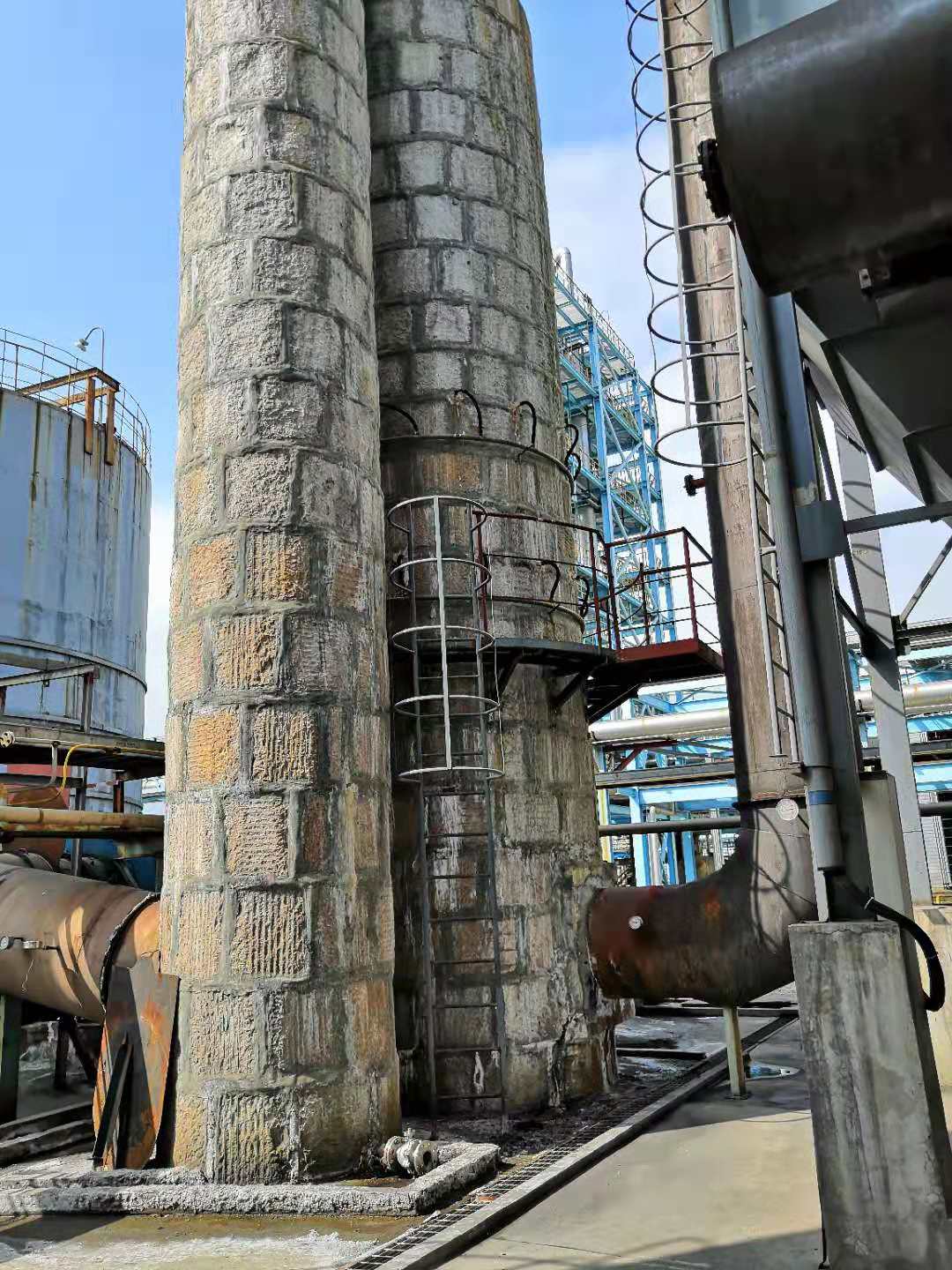

1.1 塔内壁防腐层脱落,脱硫浆液腐蚀碳钢塔体

吸收塔塔内衬附着不牢固为主要原因。本吸收塔采用碳钢+玻璃鳞片防腐设计,金属和鳞片的结合面先做喷砂处理,鳞片内衬包括基底涂层、增强层、耐磨涂层和外涂层。如在防腐施工时,出现筒壁基体喷砂除锈不彻底,以及陶瓷聚合物刮涂未按施工工艺进行施工,固化时间短,将导致防腐材料与金属面黏结不良。在运行过程中,一旦玻璃鳞片防腐层出现膨胀开裂或被浆液冲刷掉,吸收塔塔壁金属基体就会与浆液直接接触,产生严重的化学腐蚀,使破损部位的塔壁被快速腐蚀,最终导致塔壁变薄穿孔,造成吸收塔浆液泄漏。

1.2 浓缩喷淋层喷嘴角度安装偏差,喷淋浆液冲刷塔壁
吸收塔本次泄漏的位置处于浓缩喷淋层,2019年4月底在塔西侧出现第一个漏点,5月在塔的四周频繁出现新漏点,漏点数量不断增加,6月以来,漏点发展速度放缓,主要集中在已泄漏区域贴补钢板的焊缝处。由此看出,该区域防腐层长时间受喷淋浆液冲刷,出现机械磨损,喷嘴角度偏差引起防腐层破损程度不同,导致吸收塔先后出现局部泄漏情况。
1.3 浓缩喷淋层玻璃钢管线泄漏,浆液冲刷塔壁
因吸收塔喷淋层玻璃钢管质量有缺陷,未添加防磨剂SiC,导致管道耐磨性达不到要求,随着运行时间的增加,浓缩喷淋管磨破泄漏,浆液冲刷塔壁,造成吸收塔陶瓷聚合物防腐层损坏,筒壁金属基体直接接触浆液产生严重化学腐蚀泄漏。
1.4 烟气含尘量偏高

取样发现浆液颜色偏黑灰色,沉淀物中含尘量在8%以上,说明烟气中含尘量较大,不仅不利于硫酸铵出料,含尘浆液还加剧了对吸收塔玻璃钢喷淋管及塔壁的冲刷。高度怀疑除尘器滤袋存在漏灰情况,经对每台除尘器出口烟气粉尘检测,发现1#、3#锅炉除尘器滤袋有漏灰现象,1#除尘器出口含尘量为72mg/m3,3#除尘器出口含尘量为240mg/m3,均超过正常运行指标。

1.5 脱硫浆液密度偏高,结晶颗粒析出较多
(1)氨法脱硫技术以水溶液中的NH3和SO2反应为基础,在多功能烟气脱硫塔的吸收段,液氨与水将锅炉烟气中的SO2吸收,得到脱硫中间产品亚硫酸铵或亚硫酸氢铵的水溶液。
(2)吸收塔浆液密度较高,硫酸铵在塔内结晶严重,使浆液中固体颗粒增加,加剧喷淋管和筒壁的冲刷磨损,加快碳钢塔壁腐蚀,吸收塔漏点发展加速。
